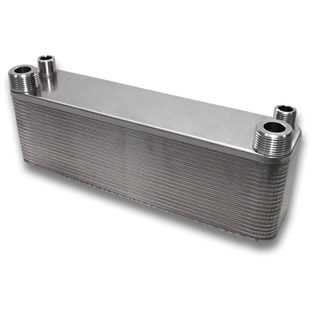

- Deze warmtewisselaar bestaat uit RVS platen die d.m.v. een vacuümtechniek met koper zijn gesoldeerd

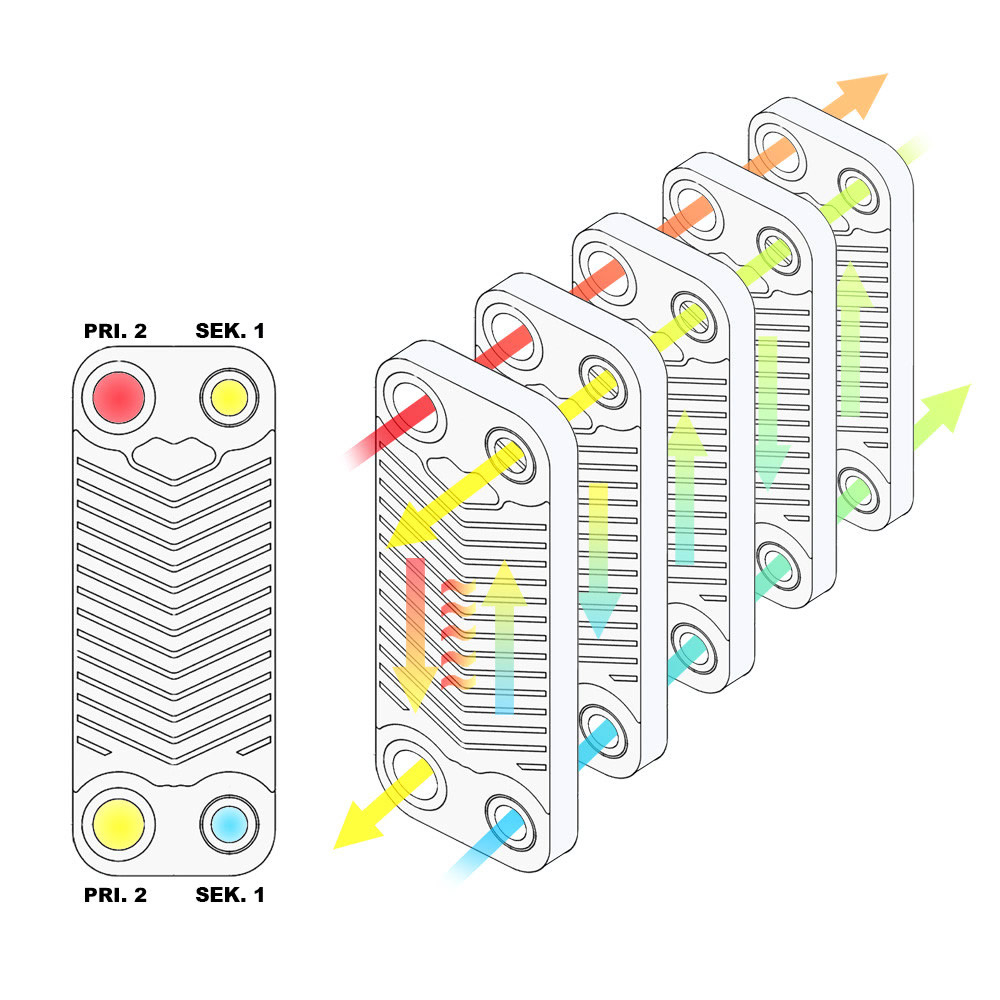

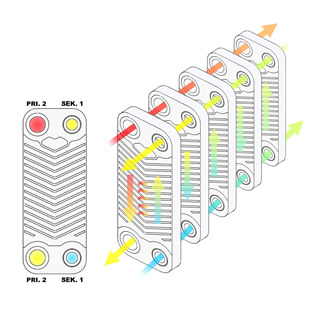

- Bij het samenvoegen van de onderdelen wordt elke tweede plaat 180 graden in het vlak gedraaid
- Hierdoor zijn twee afzonderlijke gedraaide stromingskamers ontstaan
- Hierin worden de bij warmteoverdracht betrokken media in tegenstroom geleid

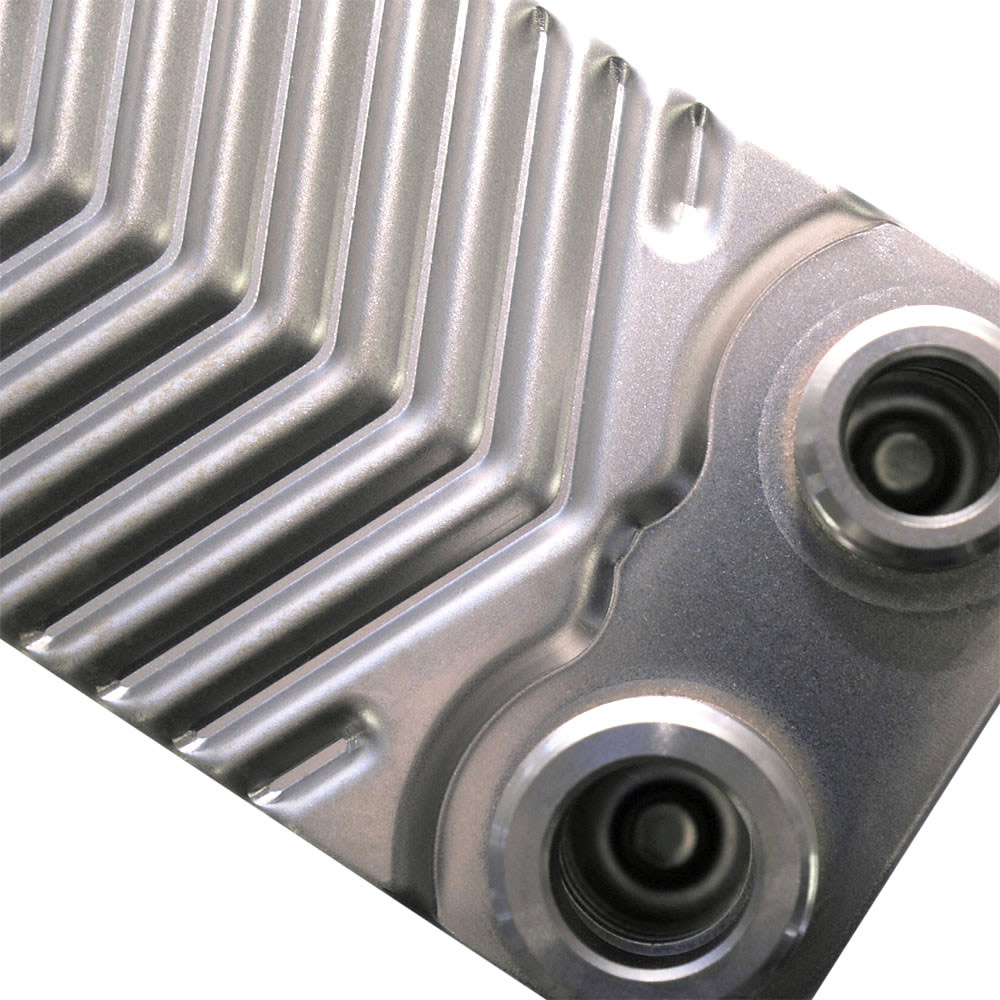

- Het reliëf van de platen zorgt voor een zeer turbulente stroming
- Dit maakt een zeer effectieve warmteoverdracht mogelijk, ook bij lage volumestromen
- Wordt veel gebruikt in de industriële verwarmingstechniek, maar ook in de koel- en zonnetechniek
Voordelen:
- De warmtewisselaar is flexibel inzetbaar
- Compacte kleine unit, lichtgewicht
- RVS zorgt voor een goede corrosieweerstand
- Hoge warmteoverdrachtsprestaties dankzij technisch geavanceerde reliëfplaten
- Hoge bedrijfstemperatuur en druk
- Eenvoudig te monteren en te onderhouden
Toepassingsgebieden:
- Airconditioners
- Warmtepompen
- Vloerverwarming
- Thermische centrales
- Warmteafvoer
- Luchtverwarming
- Voedselindustrie
- Koel- en airconditioningsystemen
- Verwarming van tapwater
- Warmtevoorzieningsnetwerken
- Zonne-thermische systemen
- Door vorst bedreigde verwarmingssystemen
- Warmteterugwinningssystemen
- Verwarming van regeneratieve brandstoffen
- Conversie van plantaardige olie voor auto's en vrachtwagens
- Systeeminrichting voor vloerverwarming
- Chemisch en farmaceutisch productieproces
- Overslagstations in het stadsverwarmingsnet
Capaciteit:
De capaciteit van een enkele platenwarmtewisselaar hangt af van de inlaat- en uitlaattemperatuur van de gebruikte media aan de primaire en secundaire zijde en het debiet.
Aandachtspunt:
Als de warmtewisselaar is aangesloten op niet-trillingsvrije machines zoals bootmotoren en andere gemotoriseerde machines, moeten flexibele metalen slangen worden gebruikt voor de aansluiting. Onze warmtewisselaars zijn niet geschikt i.c.m. zout- en chloorwater.
Specificaties
- Aantal platen: 50
- Vermogen: 210 kW
- Materiaal: RVS 304 en koper
- Temperatuurbereik -195°C tot +225 °C
- Werkdruk: 20 bar

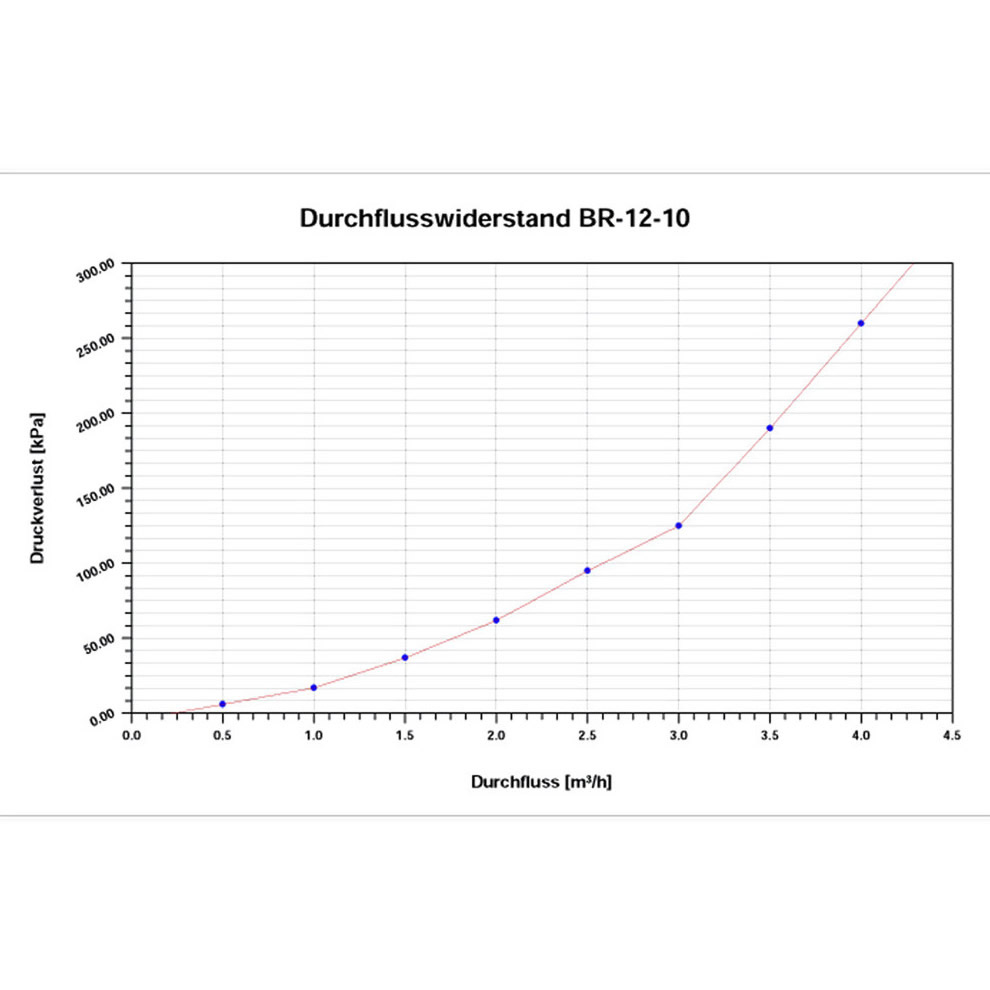

- Maximaal debiet: 4m³/h
- Volume per stroomdoorgang: 2,00 Liter
- Dikte geleidend paneel: 0,26 mm
- Dikte afdekplaat: 1 mm
- Afstand tussen de panelen: 2,1 mm

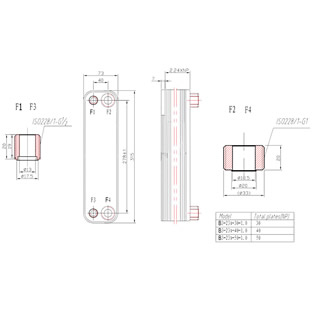

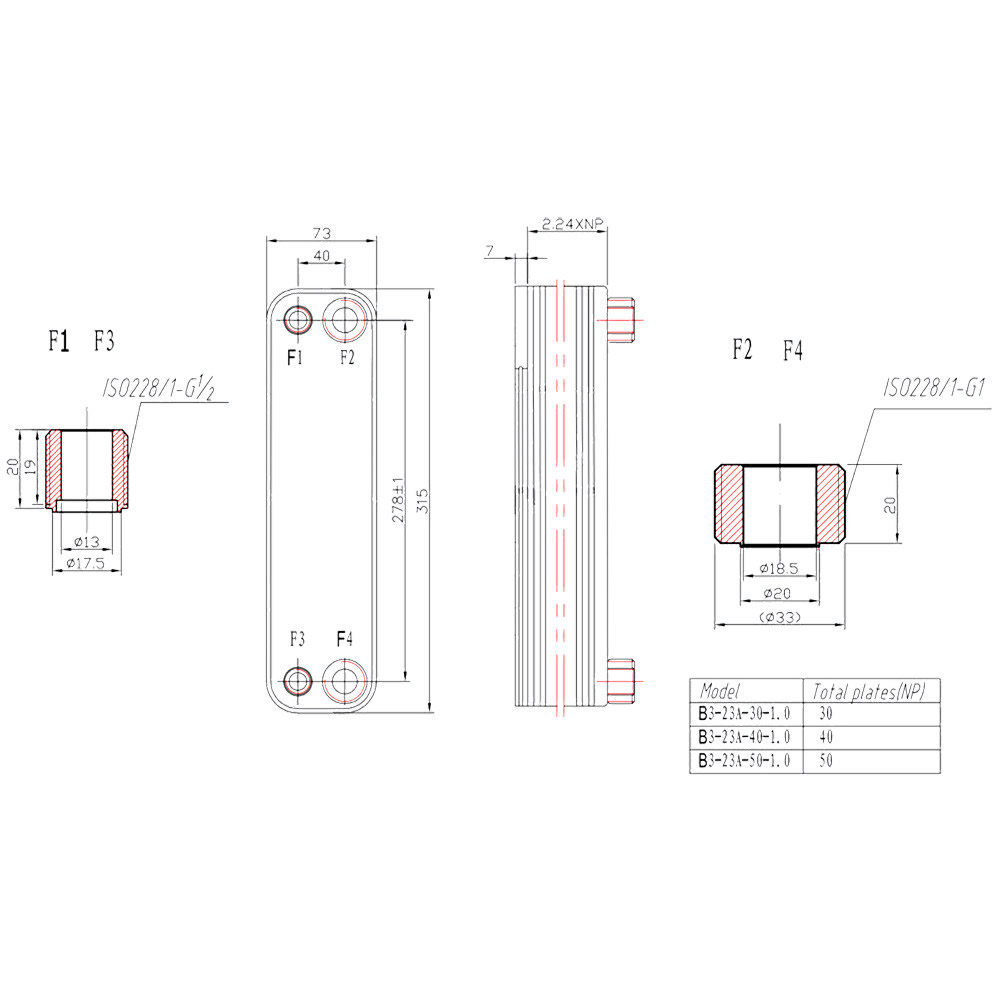

- Afmetingen: 315 x 73 x 119 mm (lxbxh)

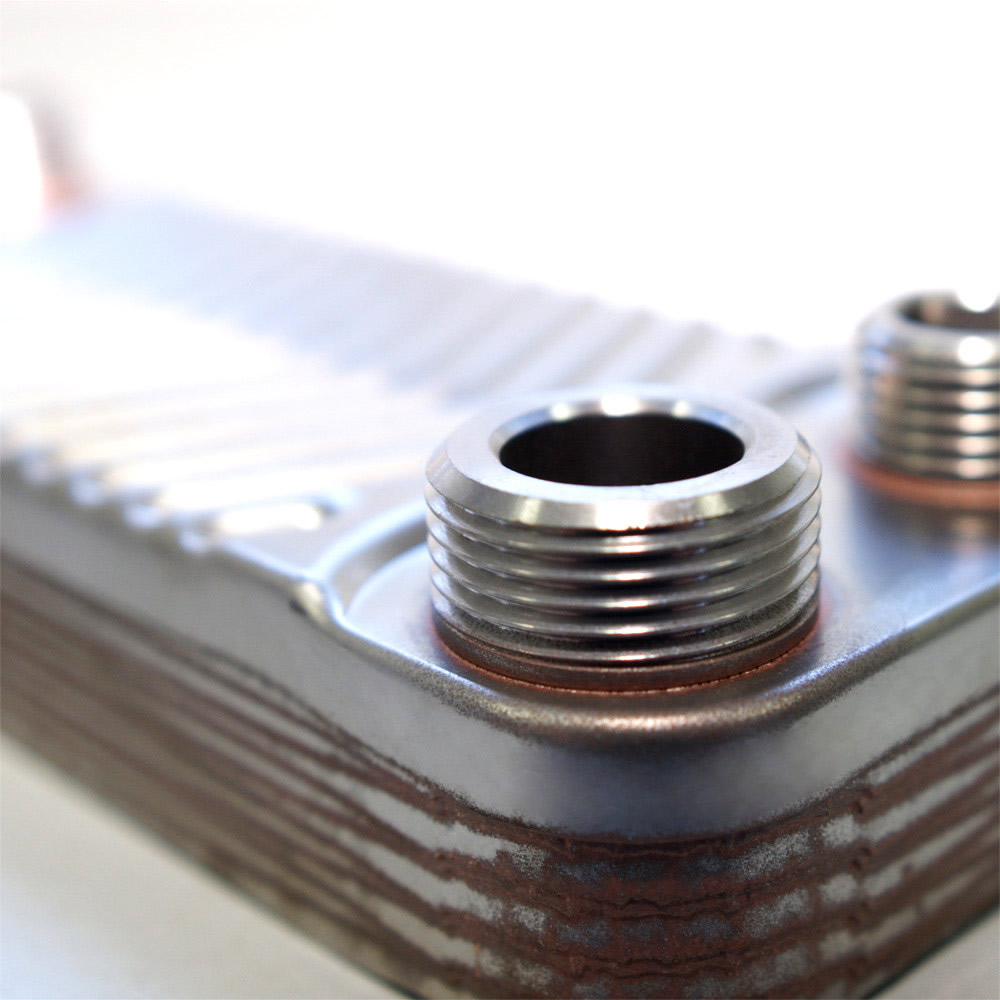

- Aansluitingen: F1 en F3 1/2" BSP (12,7 mm) | F2 & F4 1" BSP (25,4 mm)
*Omdat deze warmtewisselaars niet zijn getest volgens de richtlijn drukapparatuur 97/23 EG bedraagt de drukvrijgave voor Europa voorlopig 0,5 bar. Bovenstaande informatie is aangeleverd door de producent.
